脹緊套型號: Z13
脹緊套注意事項:建議對輪轂和軸進行淬火等熱處理。軸強度不夠,導致傳達扭矩降低,或使連接環附著于軸上,無法將其拔出連接,拆卸后,重新使用時,要注意螺栓的變形和變長問題等。螺栓發生變性,變長問題時,不可重新使用。需更換新螺栓。脹緊套特征:可傳達高扭矩。擰緊時,不向輪轂軸向移動。 便于調整軸向的位置,安裝及拆卸,提 高工作效率。除特殊尺寸產品以外,普通產品只可通過使螺栓松動,進行拆卸。該產品有拆卸 用螺絲孔,在因鐵銹難以拆卸的條件下,也可輕松拆卸。
脹緊套咨詢/訂購示例:
1).型號-內徑+外徑   Z13型、內徑d=25mm、外徑D=50mm
Z13-25×50
2).型號不清楚   需提供:內徑、外徑、高度
脹緊套產品規格型號表:

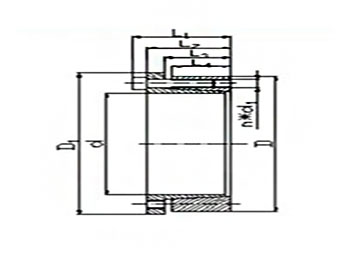

脹緊套基本尺寸  | 額定負荷  | 內六角螺釘  | 脹套與軸結合面 上的壓力 Pf  N/mm2  | 脹套與輪 轂結合面上的壓力 Pf′ N/mm2  | 重 量 kg  |
脹緊套型號  | d  | D  | L1  | L2  | L3  | L4  | D1  | 轉 矩 M1 KN·m  | 軸向力 F1 KN    | d1  | n  | MA N·m  |
mm  |
Z13-20X47 Z13-22X47 Z13-24X50 Z13-25X50 Z13-28X55 Z13-30X55 Z13-32X60 Z13-35X60  | 20 22 24 25 28 30 32 35  | 47 47 50 50 55 55 60 60  | 48 48 48 48 48 48 48 48  | 42 42 42 42 42 42 42 42  | 29 29 29 29 29 29 29 29  | 26 26 26 26 26 26 26 26  | 53 53 56 56 61 61 66 66  | 0.54 0.6 0.65 0.68 0.76 0.82 1.31 1.44  | 54 54 54 54 54 54 82 82  | M6 M6 M6 M6 M6 M6 M6 M6  | 7 7 7 7 7 7 11 11  | 14 14 14 14 14 14 14 14  | 276 253 230 222 198 186 261 240  | 117 118 110 111 100 101 139 140  | 0.51 0.53 0.55 0.65 0.62 0.80 0.70 0.81  |
Z13-38X65 Z13-40X65  | 38 40  | 65 65  | 48 48  | 42 42  | 29 29  | 26 26  | 71 71  | 1.56 1.64  | 82 82  | M6 M6  | 11 11  | 14 14  | 220 209  | 129 129  | 0.77 1.33  |
Z13-42X75 Z13-45X75  | 42 45  | 75 75  | 59 59  | 51 51  | 34.4 34.4  | 30 30  | 81 81  | 2.13 2.28  | 101 101  | M8 M8  | 6 6  | 41 41  | 213 199  | 119 119  | 1.24 1.44  |
Z13-48X80 Z13-50X80 Z13-55X85 Z13-60X90  | 48 50 55 60  | 80 80 85 90  | 59 59 59 59  | 51 51 51 51  | 34.4 34.4 34.4 34.4  | 30 30 30 30  | 86 86 91 96  | 2.43 2.53 4.18 4.56  | 101 101 152 152  | M8 M8 M8 M8  | 6 6 9 9  | 41 41 41 41  | 186 179 244 224  | 112 112 158 149  | 1.41 1.35 1.45 1.55  |
Z13-65X95 Z13-70X110  | 65 70  | 95 110  | 59 66  | 51 56  | 34.4 45  | 30 40  | 102 117  | 4.94 6.5  | 152 186  | M8 M10  | 9 7  | 41 83  | 206 176  | 141 112  | 1.67 2.61  |
Z13-75X115 Z13-80X120  | 75 80  | 115 120  | 66 66  | 56 56  | 45 45  | 40 40  | 122 127  | 7 7.4  | 186 186  | M10 M10  | 7 7  | 83 83  | 165 153  | 107 102  | 2.75 2.89  |
Z13-85X125 Z13-90X130  | 85 90  | 125 130  | 66 66  | 56 56  | 45 45  | 40 40  | 132 137  | 9 9.6  | 213 213  | M10 M10  | 8 8  | 83 83  | 165 157  | 112 109  | 3.04 3.18  |
Z13-95X135 Z13-100X145  | 95 100  | 135 145  | 66 77  | 56 65  | 45 52  | 40 46  | 142 153  | 12.6 13.3  | 267 270  | M10 M12  | 10 7  | 83 145  | 185 153  | 130 105  | 3.33 4.62  |
Z13-110X155 Z13-120X165  | 110 120  | 155 165  | 77 77  | 65 65  | 52 52  | 46 46  | 163 173  | 14.7 18.4  | 270 309  | M12 M12  | 7 8  | 145 145  | 140 147  | 99 107  | 5.00 5.37  |
Z13-130X180 Z13-140X190 Z13-150X200  | 130 140 150  | 180 190 200  | 77 87.5 87.5  | 65 73.5 73.5  | 52 58.5 58.5  | 46 51 51  | 188 199 209  | 25.1 40.15 47  | 388 586 639  | M12 M14 M14  | 10 11 12  | 145 230 230  | 171 213 217  | 124 157 163  | 6.46 7.73 8.21  |
Z13-160X210 Z13-170X225 Z13-180X235  | 160 170 180  | 210 225 235  | 87.5 87.5 87.5  | 73.5 73.5 73.5  | 58.5 58.5 58.5  | 51 51 51  | 219 234 244  | 54.3 63 66  | 692 746 746  | M14 M14 M14  | 13 14 14  | 230 230 230  | 220 226 212  | 167 171 162  | 8.64 10.14 10.66  |
注: 1、表中所列數據為無隔圈“A”配置時脹套的額定負荷,當有隔圈配置時其額定負荷為表列負荷的62%. 2、Z13型脹緊聯結套螺釘?shù)臋C械性能等級為12.9級。  |
乙諦脹緊套工作原理:
脹緊套是一種無鍵聯結裝置,其原理和用途是通過高強度拉力螺栓的作用,在內環與軸之間、外環與輪轂之間產生巨大抱緊力,以實現機件與軸的無鍵聯結。當承受負荷時,靠脹套與機件、軸的結合壓力及相伴產生的摩擦力傳遞轉矩、軸向力或二者的復合載荷。脹套聯接主要有以下優點:對中精度高;安裝/調整/拆卸方便;強度高,聯結穩定可靠;在超載時可以保護設備不受損壞,尤其適用于傳遞重型負荷。廣泛應用于重型機械、風力發電、包裝機械、印刷機械、數控機床、自動化設備等領域。
