脹緊套注意事項：建議對輪轂和軸進行淬火等熱處理。軸強度不夠，導致傳達扭矩降低，或使連接環附著于軸上，無法將其拔出連接，拆卸后，重新使用時，要注意螺栓的變形和變長問題等。螺栓發生變性，變長問題時，不可重新使用。需更換新螺栓。脹緊套特征：可傳達高扭矩。擰緊時，不向輪轂軸向移動。便于調整軸向的位置，安裝及拆卸，提高工作效率。除特殊尺寸產品以外，普通產品只可通過使螺栓松動，進行拆卸。該產品有拆卸用螺絲孔，在因鐵銹難以拆卸的條件下，也可輕松拆卸。

脹緊套咨詢/訂購示例：

1).型號-內徑+外徑 Z8型、內徑d=20mm、外徑D=47mm

Z8-20×47

2).型號不清楚需提供：內徑、外徑、高度

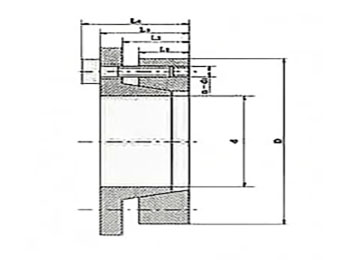

脹緊套產品規格型號表：

基本尺寸							內六角螺釘		額定負荷		脹套軸結合上的壓力 Pf N/mm²	脹套與輪轂結合面上的壓力 Pf′ N/mm²	螺釘?shù)臄Q 緊力矩 MA N·m	重量 kg
型號	d	D	L	L 0	L1	L 2	d 1	n	軸向力 F1 KN	轉 矩 M1 KN·m
型號	mm							n	軸向力 F1 KN	轉 矩 M1 KN·m
Z8-20X47	20	47	17	22	28	34	M6×20	5	30	0.29	220	95	17	0.25
Z8-22X47	22	47	17	22	28	34	M6×20	5	30	0.32	200	95		0.25
Z8-24X50	24	50	17	22	28	34	M6×20	5	30	0.37	200	95		0.27
Z8-25X50	25	50	17	22	28	34	M6×20	6	36	0.45	215	110		0.27
Z8-28X55	28	55	17	22	28	34	M6×20	6	36	0.50	200	100		0.32
Z8-30X55	30	55	17	22	28	34	M6×20	6	36	0.54	190	100		0.35
Z8-32X60	32	60	17	22	28	34	M6×20	8	48	0.77	215	115		0.37
Z8-35X60	35	60	17	22	28	34	M6×20	8	48	0.84	190	110		0.34
Z8-38X65	38	65	17	22	28	34	M6×20	8	48	0.91	195	115		0.40
Z8-40X65	40	65	17	22	28	34	M6×20	8	48	0.96	190	105		0.38
Z8-45X75	45	75	20	25	33	41	M8×25	7	77	1.75	230	135	41	0.63
Z8-50X80	50	80	20	25	33	41	M8×25	7	77	1.93	210	130		0.68
Z8-55X85	55	85	20	25	33	41	M8×25	8	88	2.45	215	135		0.73
Z8-60X90	60	90	20	25	33	41	M8×25	8	88	2.70	190	125		0.78
Z8-63X95	63	95	20	25	33	41	M8×25	9	100	3.18	205	140		0.89
Z8-65X95	65	95	20	25	28	41	M8×25	9	100	3.25	200	135		0.83
Z8-70X110	70	110	24	30	40	50	M10×30	8	141	5.00	220	140	83	1.33
Z8-75X115	75	115	24	30	40	50	M10×30	8	141	5.25	200	130		1.40
Z8-80X120	80	120	24	30	40	50	M10×30	8	141	5.60	190	125		1.48
Z8-85X125	85	125	24	30	40	50	M10×30	9	159	6.75	200	135		1.55
Z8-90X130	90	130	24	30	40	50	M10×30	9	159	7.10	190	130		1.63
Z8-95X135	95	135	24	30	40	50	M10×30	10	176	8.35	200	140		1.70
Z8-100X145	100	145	26	32	44	56	M12×30	8	205	10.30	210	145	145	2.60
Z8-110X155	110	155	26	32	44	56	M12×30	8	205	11.25	190	135		2.80
Z8-120X165	120	165	26	32	44	56	M12×30	9	231	13.9	210	145		3.00
Z8-130X180	130	180	34	40	52	64	M12×30	12	308	20.00	190	140		4.60
Z8-140X190	140	190	34	40	54	68	M14×40	9	317	22.25	180	130	230	4.90
Z8-150X200	150	200	34	40	54	68	M14×40	10	352	26.3	190	140		5.20
Z8-160X210	160	210	34	40	54	68	M14×40	11	287	31.0	190	145		5.50
Z8-170X225	170	225	44	40	64	78	M14×40	12	422	35.9	150	115		7.75
Z8-180X235	180	235	44	50	64	78	M14×40	12	422	38.0	145	110		8.15
Z8-190X250	190	250	44	50	64	78	M14×40	15	528	50.1	170	130		9.50
Z8-200X260	200	260	44	50	64	78	M14×40	15	528	52.8	160	125		9.90
Z8-220X285	220	285	50	56	72	88	M16×40	12	587	64.5	145	110	355	13.40
Z8-240X305	240	305	50	56	72	88	M16×40	15	734	88	165	130		14.30
Z8-260X325	260	325	50	56	72	88	M16×40	18	880	114	180	145		15.50
Z8-280X355	280	355	60	66	84	102	M18×50	16	948	132	150	120	485	22.90
Z8-300X375	300	375	60	66	84	102	M18×50	18	1059	159	160	125	485	24.40
Z8-320X405	320	405	74	81	101	121	M20×50	18	1374	220	150	120	690	36.10
Z8-340X425	340	425	74	81	101	121	M20×50	21	1603	272.5	175	135	690	38.40
Z8-360X455	360	455	86	94	116	138	M22×60	18	1710	308	140	110	930	46.20
Z8-380X475	380	475	86	94	116	138	M22×60	21	1995	379	155	125		55.00
Z8-400X495	400	495	86	94	116	138	M22×60	21	1995	399	150	120		61.00
注：Z8型脹緊聯結套螺釘?shù)臋C械性能等級為12.9級。

乙諦脹緊套工作原理:

脹緊套是一種無鍵聯結裝置，其原理和用途是通過高強度拉力螺栓的作用，在內環與軸之間、外環與輪轂之間產生巨大抱緊力，以實現機件與軸的無鍵聯結。當承受負荷時，靠脹套與機件、軸的結合壓力及相伴產生的摩擦力傳遞轉矩、軸向力或二者的復合載荷。脹套聯接主要有以下優點：對中精度高；安裝/調整/拆卸方便；強度高，聯結穩定可靠；在超載時可以保護設備不受損壞，尤其適用于傳遞重型負荷。廣泛應用于重型機械、風力發電、包裝機械、印刷機械、數控機床、自動化設備等領域。
